REQUALIFICAÇÃO DA RUA DO
COMÉRCIO DE ELÓI MENDES
Seja diagramação de pranchas, slides, ou até mesmo ao desenvolver esse site, enfim, gosto muito de elaborar design web e coisas similares, que acabou se tornando um hobby. Portanto resolvi juntar o útil ao agradável e também trabalhar ajudando meus colegas antigos da faculdade, produzindo então pranchas.
Falando então sobre como formulei as pranchas, pois afinal tudo existe uma lógica e uma justificativa. Essa prancha, foi um pedido da minha amiga Najla de Paula, de Elói Mendes, para apresentação do seu TCC2. Como eu já havia me formado, sabia do que era exigido, além dos parâmetros indicados pelos docentes, o que era cobrado também nos comentários após a apresentação referente as pranchas.
Dediquei a primeira prancha com uma perspectiva da ideia principal do projeto, que é então a requalificação da rua do comércio, para que qualquer pessoa compreendesse visualmente o objetivo principal do projeto, nessa mesma linha de raciocínio, coloquei uma implantação geral do seu projeto e 1 corte geral para complementar essa informação.
Considerando que em uma apresentação de TCC também possa ser apresentada para um “público surpresa” que não são da área de arquitetura, e nem leram o seu caderno de TCC, modifiquei o projeto visualmente, pois era de caráter executivo. Nessas alterações constaram aplicação de cores no fundo, diferenciando área construída e área descoberta da cor de fundo da prancha. Também acrescentei aos cortes imagens complementares “reais” extraídas do google imagens mesmo, removendo seu fundo, como as árvores, veículos e postes de luz, isso tudo para facilitar a compreensão do público possível mencionado.
Sobre o texto, separei do seu caderno de TCC, conteúdos que recapitulavam o TCC1, expondo as ideias principais, por exemplo como o problema surgiu, suas justificativas, objetivos, o público alvo, e as informações que de fato se referiam ao TCC 2, que é o conceito e partido arquitetônico.
Como precisaria de detalhar cada quadra da rua do projeto de requalificação, e as mesmas precisariam de um ponto de referência, repeti a implantação geral colocando-a em perspectiva, na mesma orientação do mapa que serviu de plano de fundo dessa prancha. Pensei em acrescentar esse mapa para compreender a situação do local que se está intervindo em relação aos pontos principais da cidade que servem como referência, como a igreja.
Através dessa implantação tracei linhas de chamada orientando na sequencia cada quadra com o novo projeto, e respectivamente na lateral o corte da via referente a quadra correspondente.
Para a terceira prancha, ficou então o Centro Cultural, coloquei então as plantas baixas inicialmente, em ordem de entrada dos futuros usuários, 1° pavimento térreo, 2° pavimento superior, e posteriormente os cortes, todos na mesma escala, para facilitar as observações da planta baixa para com o corte, incluindo proporções. Nesses desenhos mencionados, também foi utilizado a técnica de aplicação de cores, diferenciando área construída e área descoberta da cor de fundo da prancha.

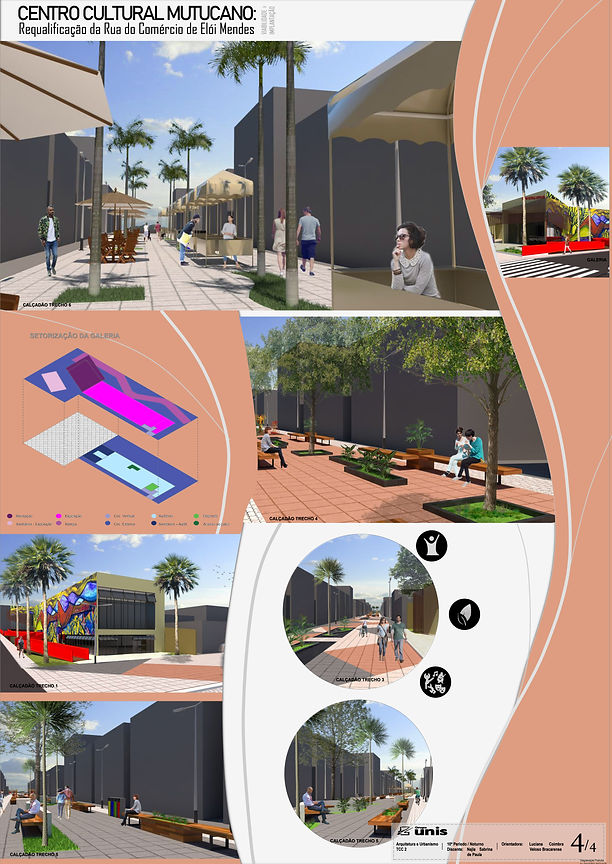

Para a última prancha coube apresentar os 3d realizados pela estudante, vislumbrando a possível realidade do projeto, e para que a mesma pudesse explicar melhor as formas e cores aplicadas. Para que essa prancha não ficasse como uma pasta do Windows cheia de imagens, propus encaixá-las dentro de uma forma orgânica e colorida, do qual remete a calçada proposto no projeto pela Najla. Para a última prancha coube apresentar os 3d realizados pela estudante, vislumbrando a possível realidade do projeto, e para que a mesma pudesse explicar melhor as formas e cores aplicadas. Para que essa prancha não ficasse como uma pasta do Windows cheia de imagens, propus encaixá-las dentro de uma forma orgânica e colorida, do qual remete a calçada proposto no projeto pela Najla.
